現代社會電與人們的生活息息相關，我們的電視機、空調、手機、電燈等各種各樣的電器都需要電來工作。電在給我們帶來極大便利的同時，也要注意它可能存在的安全隱患，比如漏電。

當漏電發生時，泄露的電流在流入大地的過程中，如果遇到電阻較大的部位時，會產生局部高溫，導致附近的可燃物著火，引起火災，此外在漏電處產生漏電火花，同樣也會引起火災。如果泄露的電流經過人體，就會對人體造成傷害。人觸電時，受傷害的程度與通過人身的電流大小、時間、頻率等因素有關。試驗證明：人觸電時，引起心室顫動不僅與通過人體的電流有關，還與電流的持續時間有關，若電擊能量超過 50mA*s，人就有生命危險。意味著50mA的電流通過人體只要持續1秒鐘的時間就可能導致人的死亡。

因而為了防止漏電對生命財產造成危害，在低壓配電系統中必須加裝漏電保護裝置。那么該如何選擇漏電保護裝置呢？

漏電保護裝置又被稱為剩余電流保護器，我國剩余電流保護器（RCD）指導性標準GB/Z 6829《剩余電流動作保護器的一般要求》從產品的基本結構、剩余電流類型和脫扣方式等方面做了分類,為各類剩余電流保護產品標準的制定提供了依據。GB 22794-2008《家用和類似用途的不帶和帶過電流保護的B/F型剩余電流動作短路器》補充了交流配電系統中高頻剩余電流和平滑直流剩余電流的產品概念和試驗方法。根據剩余電流類型分為AC、A、B型等不同剩余電流動作保護器，對應的檢測波形如下圖所示。

AC型能夠檢測交流剩余電流并動作，目前國內普遍采用這種類型的剩余電流保護器；A型在AC型的基礎上增加了脈動直流剩余電流的檢測；B型在A型的基礎上又增加了對直流剩余電流的檢測。

表面上看，現代社會采用交流供電系統，似乎AC型剩余電流保護器已經足夠，但事實并非如此。下面我們來分析幾個住宅和公共建筑中常見的用電設備電路原理圖，看看會產生哪些類型的剩余電流。

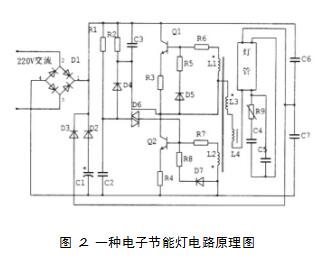

目前普遍比較認同的節能燈（如圖2所示），其電源工作原理是把交流220V電壓經過整流濾波，得到300V左右的直流電壓，然后通過一個簡單的DC升壓電路，轉換成燈管所需要的較高電壓。

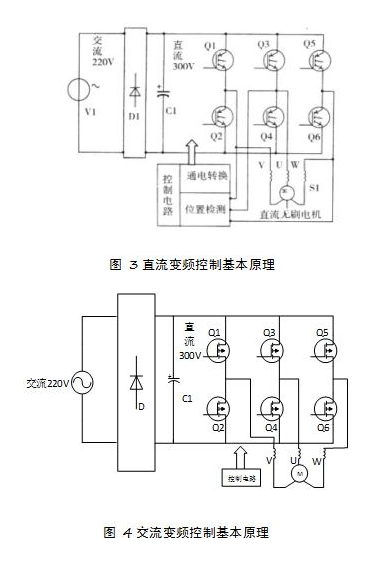

在家電中空調、冰箱、洗衣機，為了節能環保，提高效率，大多采用變頻控制，有的甚至采用直流無刷電機。變頻控制基本原理如下圖所示。

可以看到，這些電子設備可能會產生的剩余電流類型非常復雜，不僅包括工頻交流，也有可能存在電動機頻率和變頻器的斬波時鐘頻率的剩余電流，在電路整流部分，也會產生脈動直流剩余電流和平滑直流剩余電流。然而現有的漏電保護器無法對這些類型的漏電流進行可靠保護。以A型剩余電流保護器為例，如下圖5所示為一種以VG54123為核心的A型剩余電流保護器控制原理圖。

當受保護的電路出現漏電流時，在互感器的二次繞組中產生感應電流，轉換成電壓信號后輸入芯片放大，送至閂鎖電路。當漏電流大于動作電流時，放大后的信號大，閂鎖電路輸出高電平，觸發晶閘管導通，使整流橋上下聯通，220V交流電壓加的線圈兩端，產生電磁吸合力，完成分斷。檢測漏電流的互感器使用零序互感器，磁芯一般采用坡莫合金，能夠在二次側產生脈動直流故障電流引起的感應電流。

顯然，剩余電流保護器正常分斷的關鍵在于互感器的二次繞組產生相應的感應電流。我們都知道，互感器是基于法拉第電磁感應定律，磁通量變化在導體上產生電動勢，而對于平滑直流剩余電流，其產生的磁通量是恒定的，普通互感器并不能在二次側產生連續的感應電流。而且當交流剩余電流疊加平滑直流時，平滑直流會導致磁芯預先磁化，使脫扣值增大，在主回路上的剩余電流達到閾值時，保護器不會動作，帶來重大安全隱患！

綜上所述，在各種電子調諧、變頻、電子照明、光伏等技術走進人們生活的大背景下A型和AC型剩余電流保護器顯然不能滿足對人們生命財產的保護需求，根據GB 22794-2008《家用和類似用途的不帶和帶過電流保護的B/F型剩余電流動作短路器》中的要求，B型剩余電流裝置，如A型那樣確保脫扣，此外，還能在下列電流下確保脫扣：1000Hz及以下的正弦交流剩余電流；交流剩余電流疊加平滑直流剩余電流；脈動直流剩余電流疊加平滑直流剩余電流；兩相或多相整流電路產生的脈動直流剩余電流；平滑直流剩余電流。顯然，B型剩余電流保護器最符合目前的保護需求。

由此可見，剩余電流保護器產品向B型的更新?lián)Q代工作已經擺在工程設計人員面前。

Magtron基于iFluxgate技術的SoC芯片整體方案，為B型漏電保護進行了數字化集成，為RCCB從傳統的AC型/A型向B型的技術升級，提供了一套高性價比的B型漏電解決方案，為家庭人身財產安全提供了更好的保障。

Magtron是All Programamble PGA Sensor、磁電傳感SoC的全球領先企業，致力于實現新一代更智能的、高功率密度和差異化的磁電傳感系統方案。在整個行業向工業物聯網和傳感智能化的大趨勢推動下，Magtron的創新技術Quadcore，RCMU，iShunt等創新技術使得磁電傳感，特別是電流傳感器應用既高度集成易用，同時實現高功率密度化，也首次實現傳感器高速軟件化。

如果您想獲取更多關于Magtron的電流傳感器、漏電流傳感器系列產品信息。

歡迎您訪問官網

【參考文獻】

[1] GB 22794-2008 家用和類似用途的不帶和帶過電流保護的B型剩余電流動作斷路器（B型RCCB和B型RCBO）.

[2] 胡宏宇.剩余電流保護器產品選用分析.建筑電氣，2016年第七期.

[3] 蔡明雄.家庭住宅采用直流供電的分析報告.廣東水利電力職業技術學報,2017年12月.

[4] 李勇獻，馮平，張保同.基于VG54123的正泰NL18型漏電斷路器電路分析及調整.電工技術，2009第9期.
